Informations sur la taille du terrain Mighty Hoops Hoop

Veuillez utiliser les informations ci-dessous pour commander la bonne taille de Mighty Hoop pour votre machine :

MACHINES À BRODER BARUDAN

* Si le numéro de modèle commence par BED, BEV, BEX ou BEK, il devrait être de style QS

* Si la machine est de 2002 ou plus récente, elle devrait être l’un des modèles ci-dessus donc devrait être QS

* S’ils peuvent coudre plus de 14” de large, ils doivent avoir un espacement 520

* Les modèles se terminant par CA sont les machines à champ plus petit qui ne peuvent pas utiliser les cadres 11×13”. Vous trouverez les modèles CA dans les séries BEVT et BEXT.

* L’espacement 380mm est appelé STANDARD sur Multihead.

* L’espacement 520mm est appelé STRETCH sur Multihead.

Comment déterminer le plus grand Mighty Hoop qui peut s’adapter à une machine Barudan. Ceci est une référence, cela peut ne pas fonctionner pour tous les modèles de machines.

* Si le plus grand cadre standard est un 300×290, on peut seulement aller jusqu’au Mighty Hoop 8×13”

* Si le plus grand cadre standard est un 300×430, on peut seulement aller jusqu’au Mighty Hoop 11×13”

* Si le plus grand cadre standard est un 330×438, on peut seulement aller jusqu’au Mighty Hoop 12,5×15,75”

* Si le plus grand cadre standard est un 330×483, on peut seulement aller jusqu’au Mighty Hoop 12,5×15,75”

* Si le plus grand cadre standard est un 460×434, on peut aller jusqu’au Mighty Hoop 17×16”

Le cadre 10×19” est trop grand pour toutes les machines Barudan

Machines à tête unique

Machines à 9 aiguilles

BEXT-S901CAII pourrait accueillir un 11×13 avec un support décalé. Le support décalé est MH-BQ520-1113-BKT-O. Le décalage est de 7/8”. Le client dit avoir perdu environ 1,5” à l’avant du cadre.

BEXT-S901CAII ne pouvait pas accueillir le 4,25×13

Nous avons découvert qu’un BEVT S901 ne pouvait utiliser qu’un 8×13, année de la machine inconnue.

Nous avons découvert qu’un BEDT ZN901 ne pouvait pas utiliser le 10×10, nous avons envoyé un 8×9 pour remplacement.

Machines à 15 aiguilles

Un BEVT-S1501 CA II (2014) ne peut utiliser qu’un 8×13, le 11×13 touche l’arrière de la machine. Le plus grand cadre standard de cette machine est un 300×290.

Les anciennes machines BEDT-ZN-101 ne peuvent probablement pas utiliser plus grand qu’un 8×13, comme les modèles CA plus récents.

BENT-ZQ-201U – Un client a indiqué que sa machine pouvait supporter un cadre 330×438, nous lui avons envoyé un cadre 12,5×15,75. Les bras de sa machine étaient trop courts et le cadre touchait l’arrière de la machine, il a donc dû passer à un cadre 11×13”.

Nous pensons que BEVT est un Elite Pro 2 avec espacement QS520.

BEKT-S1501CAII – ne peut faire qu’un Mighty Hoop 8×13”.

BEKT-S1501CII – Peut faire 17×16” Mighty Hoop et toutes les tailles plus petites.

BEKT-S1501CBIII – Barudan Elite Pro 3 peut utiliser le 13×16 avec l’espacement QS520.

Machines à deux et quatre têtes

Série D – Disponible en QS520

BEDYHE-ZQC04 – Peut faire 460×434, devrait pouvoir faire 17×16 avec BQ520

Série K – disponible en QS520

BEKYS 1504C II – 17×16” fonctionne sur les machines QS520 stretch

Série X – Disponible en QS520

BEXY-Z1504C – Peut aller jusqu’à 12×15.

Machines à six têtes

Série K – Disponible en QS380 (Standard) ou QS520 (Stretch)

Nous avons fabriqué un nouveau cadre le 18-05 pour les machines QS380 qui peut utiliser un cadre Barudan 460×304. Il s'appelle le 17×11. La taille intérieure réelle est de 17 3/8 de profondeur par 10 7/8” de large (44cm x 27,5cm)

Machine BEKY-1506 espacement 380

Pièce MH-BQ380-1711

ANCIENNES MACHINES À BRODER INDUSTRIELLES BROTHER

CES INFORMATIONS NE CONCERNENT PAS LES MACHINES BROTHER PR/PRS/VR

MACHINES À BRODER BROTHER PR/PRS/VR

Seuls les Mighty Hoops à l’intérieur de la ligne bleue conviennent aux machines Brother PR. Certaines tailles plus petites conviennent aux machines PRS/VR.

Voici les notes que nous avons prises sur les machines Brother PR.

Mighty Hoop
- Le 14×14 plat ne fonctionne que sur les machines à 10 aiguilles
  - Nécessite une table plate ou un bras de support tubulaire pour soutenir le cercle
  - Nécessite le logiciel Split Design
- Supports
  - Le support 5,5 convient pour 4,375R, 4,25, 4×6, 5,5 et 6,25×8,25
  - Le support 7,25 convient pour 7,25 et 6,5
    - Peut aussi être utilisé sur le 6,25×8,25 pour plus de largeur (demande spéciale)
  - Le support 8×9 ne convient qu’au 8×9
    - Support spécial qui ne permet au cercle d’entrer que dans un seul sens
    - “S:\Public\Instructions\PR Instructions\PR 8×9\pr 8×9 instructions.pdf”
  - Le support 9×5 convient pour 9×3, 9×5 et 9×6
    - Support spécial qui ne permet au cercle d’entrer que dans un seul sens
    - “S:\Public\Instructions\PR Instructions\PR 9X5\pr 9×5 instructions.pdf”
  - Le support 8×13 existe en 2 versions différentes et 2 largeurs différentes.
    - Supports de style tubulaire – Utilisés pour chemises, sweatshirts, sacs et totes
      - Supports tubulaires 8×13 6 aiguilles

        Fonctionne sur machines à 6 et 10 aiguilles

        Zone de couture approximative de 7,25” x 11,5”

        Sera aussi utilisé pour le 4,25×13 horizontal
      - Supports tubulaires 8×13 pour 10 aiguilles

        Fonctionne uniquement sur les machines à 10 aiguilles

        Zone de couture approximative de 7,25” x 11,75”
    - Supports de style plat – Utilisés pour couvertures, quilts et grandes vestes dézippées ou déboutonnées
      - Supports plats 8×13 6 aiguilles

        Fonctionne sur machines à 6 et 10 aiguilles

        Zone de couture approximative de 7,25” x 11,5”

        Sera aussi utilisé pour le 4,25×13 horizontal
      - Supports plats 8×13 pour 10 aiguilles

        Fonctionne uniquement sur les machines à 10 aiguilles

        Zone de couture approximative de 7,25” x 11,75”
      - 14×14 Plat

        Fonctionne uniquement sur les machines à 10 aiguilles

        Doivent être montés sur les bras du cadre “B”

MACHINES À BRODER CHINOISES FIT

MACHINES À BRODER HAPPY

Mighty Hoop

Espacement des supports

360 mm (LE PLUS COURANT)

Les machines Happy peuvent aller jusqu’au HP360 (14”)

Happy Voyager – HCS2-12-1

Ne peuvent pas écarter leurs bras

Le plus grand MH est un 10×10

Happy Journey – HCH-701

Ne peuvent pas écarter leurs bras

Le plus grand MH est un 10×10

450 mm (TRÈS RARE)

HCM 806-36T ; machines à 6 têtes

Certaines machines Happy peuvent écarter leurs bras plus largement

Happy 500 (19 ½”)

Voir note ci-dessous concernant les modèles avec “X”

Happy 520 (20 ¼”)

Typiquement, un modèle HCD, HCA ou HCU

Peut faire du 13×16

Pas de 14×16 à HP520

Peut faire du 17×11

Peut faire du 15×12 avec support décalé de 1,5”

Cercles Mighty 17×16”

Certaines machines à tête unique HCD2 et HCD3 peuvent faire du 17×16 avec un décalage de 1,5” – testé par Jagersma le 08-03-18

HCU utilise un support décalé de 1,5”

Happy 773 (30,43”)

HCU 1501 – Peut faire du 10×19

HCG-1504B-45-TTC – Machine uniquement de 360 mm de largeur

HCM 806-36T – Machine de 450 mm de large. Incertain si les bras bougent.

HCGX-1204-45TTC – Test 13×16 sur machine HP500

HCR-1504-45 – Largeur max HP360

MACHINES À BRODER HIGHLAND

D’autres modèles ont des styles et largeurs de supports différents. Il est recommandé d’envoyer par email une photo des éléments suivants.

Une photo d’une broderie sur la poitrine gauche avec un ruban à mesurer du bout du support gauche au bout du support droit.

Faites de même pour la taille du dos de la veste pour votre machine.

Nous aurons besoin du numéro de modèle.

Mighty Hoop

Informations diverses

La plupart des machines Highland ont un espacement HL 500

Modèle # Notes

Supports JC1501S – CH500 UNIQUEMENT (compatible avec 1316)

Supports JC1501 – HL489 et HL594 (compatible avec 1316)

HM1501C & CT1501 – TJ360, TJ500, TJ600 (OK 13×16)

HM/D1501C – HL500 12×15 SEULEMENT, 13×16 touche les bras

HME 1501C- HL500 peut faire du 13×16

CX1504 et CX1506 – HL500 – test 12×15 chez Distinctive EMB via KYS le 13-05-16, ils ont fonctionné.

Echo 1201 – Tim (bigteez@gmail.com) va nous envoyer des photos pour que nous puissions déterminer quels supports il lui faut 03/08/19 cje – jamais envoyé les photos 06/03/19 cje

Supports PR envoyés sur SO 73402.

Breeze 1201, 1501

Supports PR envoyés sur SO 74419.

HM/D-1201c, HM/D-1501c et HM/D-1501c5 utilisent HL489

(Selon Kathy @ Mesa) 20-03-19. TB

MACHINES À BRODER INBRO USA

La plupart des machines utilisent le support IN350.

IB-TUN-1206-45 – a une largeur de 15,5”. Jesse recommande d’essayer les supports SWF392 pour la machine Inbro. Nous testons avec Atlantic Embroidery pour voir s’ils fonctionnent. Voir SO#26371. TB

IB (Inbro) C1201 peut utiliser un 13×16 avec un support décalé de 1,25” selon le client ID : GEORGE S

MACHINES À BRODER JANOME

Voici les notes que nous avons prises concernant les machines Janome.

Mighty Hoop

Toutes les tailles de Mighty Hoop sont réglées à la position du bras le plus large sur les machines à 4 et 7 aiguilles

Tailles qui conviennent aux machines à 4 et 7 aiguilles (JN465)

4,375R, 4,25, 4×6, 5,5, 5×10,25, 6,5, 6,25×8,25 et 4,25×13 horizontal

7,25 (nécessite un décalage de 3/8”) (version PR de MH)

8×9 (nécessite un décalage de 5/8”)

9×3 & 9×5 & 9×6 (nécessite un décalage de 7/8”)

8×13 (nécessite un décalage de 0,5”)

MACHINES À BRODER MELCO AMAYA

Mighty Hoop

Conçu uniquement pour les machines de style tubulaire

Utilise des supports Melco

Espacement MT400 peut aller jusqu'à un Mighty Hoop 10×10”

Espacement MT475 peut aller jusqu'à un 15×12 Aile étroite ou 13×15

Espacement MT589 – nécessite des bras larges

Profondeur max 17×16

Largeur max 10×19

Modèle

Amaya, Bravo, EMT10, XTS

Peut aller jusqu'à un 15×12 (Aile étroite) ou 13×15

Peut faire le 4,25×16 avec un support décalé de 4,25×13 de 1,5”.

Nous avons essayé de fabriquer un MT400-17×11, mais il aurait dû être décalé tellement que ce n'était pas pratique, donc nous ne l'avons pas fait ; le MH-MT475 15×12 serait une meilleure option.

Peut utiliser les bras larges Melco

14×16 non recommandé car il touche à peine les bras larges à l'arrière.

EMT-10T

Peut seulement aller jusqu'à un Mighty Hoop de 11×13”.

Ne peut pas utiliser les bras larges Melco

EMT-4T (machine tubulaire à 4 têtes)

Peut aller jusqu'à un espacement de 475

Ne peut pas utiliser les bras larges spéciaux 589

EMC

Nous fabriquons également un Mighty Hoop de 5,5” pour les machines plates EMC. Envoyez un e-mail pour plus d'informations.

MACHINES À BRODER RICOMA

Mighty Hoops

La plupart des Ricoma ont des cerceaux de lettres préchargés dans le contrôle à choisir. Par exemple, A = 12 cm, B = 15 cm, C = 18 cm. C'est uniquement esthétique pour que l'utilisateur voie le design du cerceau à l'écran. La machine vous permettrait de coudre toute la zone cousable.

Machines à tête unique

Les modèles de machines avant 2020 (avant la pandémie) utilisaient l'espacement Tajima 360, 500 et 600.

Supports Tajima

Les machines étaient livrées avec des cerceaux verts

Les modèles de machines fabriqués de 2020 à aujourd'hui utilisent l'espacement de style Tajima CH400A, 500 et 600.

Il convient de noter que la plupart des machines ont encore l'espacement des bras tubulaires TJ360. Cependant, nous recommandons le CH400A pour rester en accord avec les cerceaux ronds de 15 cm fournis avec la machine.

Les machines étaient livrées avec des cerceaux gris

Résumé –

Pour les petits cerceaux, vous pouvez peut-être utiliser le champ de couture 360 ou 400A, mais il est préférable de commander ce que vous avez déjà pour ne pas avoir à déplacer les bras de la machine lors du passage des Mighty Hoops à vos cerceaux existants.

Machines multi-têtes

Utiliser support CH400A (Le A signifie support style Tajima avec 1 découpe carrée)

Peut-être possible de passer à l’espacement CH500 sur certaines machines multi-têtes stretch

Numéros de modèle spécifiques

Modèles CHT (fabriquent des machines 2,4,6,8 têtes)

Espacement 400 mm sur toutes les machines

Utiliser supports CH400A

12×11 fonctionnera à cet espacement

Les modèles CHT-W peuvent déplacer les bras à 500 mm

Utiliser CH400A et TJ500

Probablement peut faire 12×15 avec TJ500

Série MT

MT1501 et MT1502

Nouvelles MT1501 et 1502 (versions 2020 à aujourd’hui) viennent avec CH400A, 500 et 600

Anciennes MT1501 et MT1502 avant 2020.

Ils utilisent tous deux des supports TJ aux espacements 360, 500 et 600.

Peut faire 13×16 à l’espacement TJ600

Cerceau manche 425×16 est décalé. Suggestion 425×13.

Peut faire un 10×19 à l’espacement TJ600.

MT-2001-8S – Sortie 2021

Machines à tête unique

TJ360, CH400A, TJ500 et TJ600

Cerceau max 10×19 ou 13×16

MT-2002-8S – Sortie 2021

Machines à deux têtes

TJ360, CH400A, TJ500 et TJ600

Cerceau max 10×19 ou 13×16

MT-2003-8S – Sortie 2021

Machine à trois têtes

TJ360, CH400A, TJ500 et TJ600

Cerceau max 10×19 ou 13×16

SWD 1501

Style de support TJ360, TJ500 et TJ600.

Ch400A sur les nouvelles machines fabriquées en 2020 et après

OK – 14×16 avec décalage 0,5”

OK – 17×16 avec décalage 2”

EM1010

Supports CH10

MCC-061201 – Machines Chenille

CH400A – Les bras ne bougent pas sur la machine

Max 10×10, manche 4,25×13 aussi compatible

Pas de 17×11, 12×11

RCM1201-PT : Le client n’avait que des espacements 360 et 600. La machine a environ 8 ans.

Aussi 1501PT en France ne pouvait faire que les supports 360 et 600 TJ

120XC multi-têtes en France confirmé 400a

Nouvelle aiguille 10, nous avons fabriqué des supports pour les mêmes cerceaux que la version PR.

Tous les supports seront de 436 mm ou 17,165 car la machine ne reconnaît pas la taille du cerceau.

MACHINES À BRODER SWF

MIGHTY HOOP

Mesure du champ de couture

360 mm (13 7/8”)

Peut seulement aller jusqu’à un cerceau Mighty Hoop 10×10”

388 mm (15 ¼”) TRÈS RARE

Peut seulement aller jusqu’à un cerceau Mighty Hoop 10×10”

Option bras supplémentaire pouvant être achetée sur les têtes simples Compacts avec espacement 360.

392 mm (15 7/16”)

Peut seulement aller jusqu’à un cerceau Mighty Hoop 10×10”

Toutes les machines Multi-têtes UH et multi-têtes à double fonction

Peut faire SWF392-1711-O (décalage 3/4”)

12×11 est trop carré pour ces machines

448 mm (17 5/8”)

Peut aller jusqu’à un cerceau Mighty Hoop 11×13” (pas de 12×15)

Machines multi-têtes à double fonction à seulement 2 têtes

Série 9”

Nous envoyons toutes les tailles 9×3, 9×5 et 9×6 avec la version PR du cerceau. Il est peut-être possible d’utiliser normalement la version avec bosses, mais nous pensons que ce n’est pas nécessaire. Si le client veut des bosses, un échange est possible.

BT 902D

Vient uniquement avec bras en plastique – Fabrication arrêtée en 2005

Toujours envoyer SWF448-S pour support plastique spécial

Peut utiliser un 11×13 avec SWF448-OS (décalage 7/8”)

BT1202D

MA-6, MA-12, MAN-12, MAS-12

La série de 9” de hauteur nécessite la version PR – Photo ici

Utilise MH-SWF448-55-BKT

Arrêt de l’utilisation du SWF448-95-BKT (décalage 5/8”) le 30-06-21

Mieux vaut vendre du 8×13

11×13” seulement avec support décalé – Non recommandé

8×9 est correct sans supports décalés ni version PR du cerceau

Pas de 10×10 à l’arrière de la machine

494 mm (19 7/16”) ÉGALEMENT CONNU SOUS LE NOM SWF500

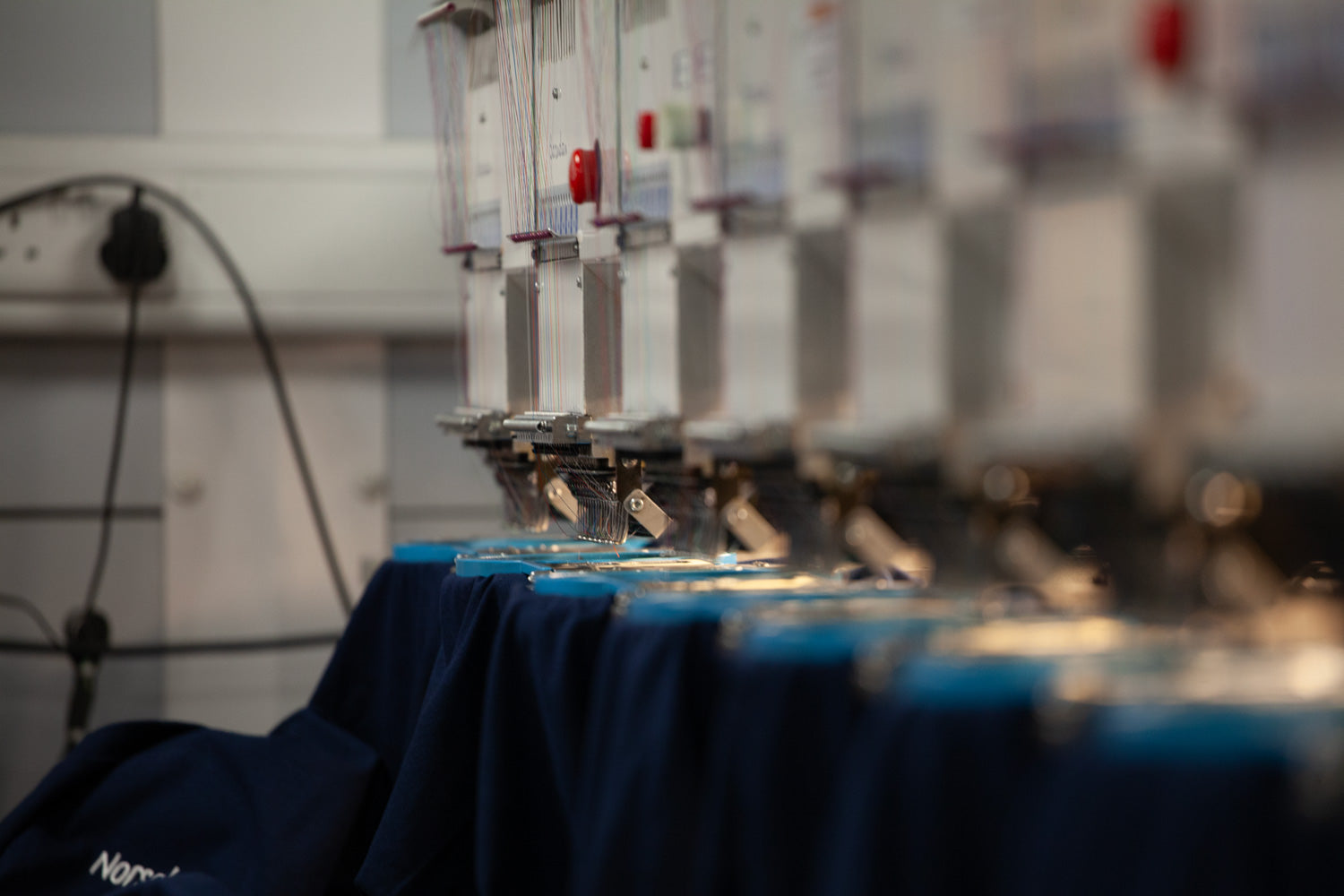

Toutes les machines Multi-têtes UK

Peut faire 12×11

AT1201C – Touche l'arrière de la machine, besoin d'un support décalé de ¼”.

Peut faire 12×15 (sans décalage)

Peut faire 17×11 avec un décalage de ¾”

Peut faire 15×12 Narrow Wing (MH-SWF500-1512)

Têtes uniques pleine taille (pas de C à la fin du numéro de modèle)

E-U, E-T, A-T, B-T

Peut faire 12×15. (Pas de 13×16)

SO# 512246 a envoyé un 13×16 sans décalage, le client a dit que ça fonctionnerait

Ça ne rentrait pas, trop profond, doit être décalé

E-U peut faire 17×11 avec un décalage de ¾”

KX1501C – 500 & 622 (24,5”)

Ne peut pas faire 13×16 à 500 mm, incertain pour 12×15

A un espacement de 622 mm ainsi que 500. Peut utiliser 10×19 et 13×19 sur cet espacement de bras.

498 mm (19 5/8”)

Tête unique compacte – a un C à la fin du numéro de modèle

E-T, A-T, B-T tête unique compacte

Peut faire un 12×15 avec un décalage de 1”

Le 12×11 doit aussi être décalé (le 11×13 a 1” de dégagement à l'arrière)

622 mm (23,5”)

Sur la machine KX1501C

Peut utiliser un 10×19 ou 13×16.

NOTES SUR LES MODÈLES SWF

Notes spéciales

Si un numéro de modèle se termine par un « D », cela fait référence à la fonction double

S'il y a un « C » à la fin du numéro de modèle, c'est la version compacte des machines commerciales à tête unique

MACHINES À TÊTE UNIQUE

MA-6, MA-12, MAN-12 et MAS-12 sont les versions domestiques des machines à tête unique. Supports SWF448

Le cerceau maximal est 8×13

Peut faire fonctionner un 11×13 avec un support décalé

Non recommandé car il dépasse trop à l'avant

Les cerceaux 9×3, 9×5 et 9×6 fonctionneront avec la version PR du cerceau

Utilise un support standard 55. Pas besoin de supports décalés

10×10 ne convient pas, touche l'arrière de la machine

La taille maximale du cerceau SWF fournie avec la machine est 39×26. Nous fabriquons un dispositif. SWF 39×26

MAS-15 – Marque de machine pleine taille comme le MAS-12 pour les revendeurs de couture pouvant vendre SWF

Similaire au ES1501C

Utiliser les supports SWF498

Les têtes uniques pleine taille n'ont pas de lettre à la fin du numéro de modèle.

Peut être AT, BT, E-U, E-T et E-S

Aura des bras mobiles de 360 à 494

Têtes uniques compactes avec un C à la fin du numéro de modèle

Aura un espacement de bras fixe, le plus courant est 498

Utilisé pour fournir un autre jeu de bras pour 360 ou 388

Les bras ne sont pas mobiles

AT-1201 ou AT1501, B 1501 (2002)

Peut déplacer ses bras comme une machine Tajima

Espacements 360, 500 et 600

Machines à tête unique E-U – type pont

Disponible en 901, 1201 et 1501

Peut faire un SWF500-1711-0 (décalage 3/4”)

KX1501

Peut faire l'espacement des bras tubulaires SWF500 et SWF622

13×16 ou 10×19 à l'espacement SWF622

Machines multi-têtes

Modèles UH ou UK.

UH correspond à l'espacement SWF392.

Peut être une machine à fonction double

17×11 fonctionnera sur tous les modèles UH avec un décalage de ¾”

UK correspond à l'espacement SWF500.

Les bras sont réglables à l'espacement 360. Il est peu probable que le client déplace les bras.

Le modèle UK ne propose pas de fonction double

12×15 OK (pas besoin de décalage)

17×11 fonctionnera sur les modèles UK avec un décalage de ¾”

Machines à fonction double

Fonctions doubles 2 têtes (aussi appelé 1×1) sera SWF448

BT902D

BT1202D

La fonction double multi-têtes plus grande sera SWF392 (modèles UH avec un D à la fin du numéro de modèle)

4 têtes (2×2), 6 têtes (3×3), 8 têtes (4×4), 12 têtes (6×6)

Machine à broder 12 têtes (très ancienne)

Modèle # SWF/B-UI1212-45

Le cerceau de 15 cm mesurait environ 425 mm ou 16,75” de large

Aucun support n'a été fabriqué pour le moment.

Peut éventuellement utiliser SWF360

MACHINES À BRODER TAJIMA

Mighty Hoop

12×15 ou 13×16 fonctionneront sur la plupart des machines à tête unique à l'espacement 600 mm

10×19 fonctionnera sur tous les espacements 600 mm

17×16 ne fonctionnera sur votre machine que si vous avez un cerceau 475×450 ou plus grand fourni avec votre machine à tête unique Tajima

Informations sur les modèles de machines à broder à tête unique

Positions des bras tubulaires

360 mm, 500 mm, 600 mm

TMEX 1501C

Cerceau max – TJ500 – 12×15

THEX 1501C

Cerceau max – TJ500 – 12×15

TMEX 901C

Cerceau max – TJ500 – 12×15

TUMX 1501C
